Cấu tạo máy phát điện 3 pha

Định nghĩa :

+ Máy phát điện 3 pha là một hệ thống phát ra 3 dòng điện xoay chiều 1 pha, cùng biên độ, cùng tần số nhưng lệch pha nhau 120 độ.

Ba cuộn dây của phần ứng đặt lệch nhau một góc 120 độ trên vòng tròn Stato

Cấu tạo và nguyên lý hoạt động.

Cấu tạo của máy phát điện xoay chiều 3 pha là loại có vòng tiếp điện gồm những bộ phận chính là: rô to, stato, các nắp, puli, cánh quạt và bộ chỉnh lưu. vvv...

+ Roto : Gồm hai chùm cực lắp then trên trục. Giữa các chùm cực có các cuộn dây kích thích đặt trên trục qua ống lót bằng thép. Các đầu của cuộn dây kích thích được nối với các vòng tiếp điện gắn trên trục máy phát. Trục của rôto được đặt trên các ổ bi lắp trong các nắp bằng hợp kim nhôm. Trên nắp, phía vòng tiếp điện còn bắt giá đỡ chổi điện. Một chổi điện được nối với vỏ máy phát, chổi còn lại nối với đầu ra cách điện với vỏ. Trên trục còn lắp cánh quạt và puli dẫn động.

+ Stato : Là khối thép từ ghép từ các lá thép điện kỹ thuật, phía trong có xẻ rãnh phân bố đều để đặt cuộn dây phần ứng.

- Nguyên lý tạo ra dòng điện.

Sơ đồ và nguyên lý dòng điện máy phát điện 1 pha

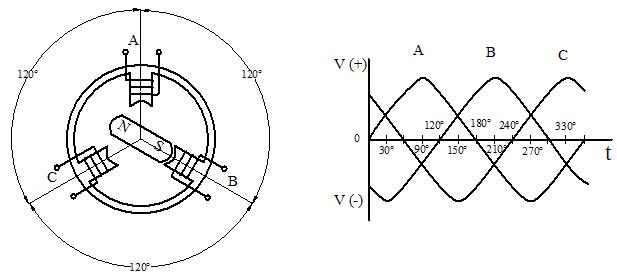

Sơ đồ và nguyên lý máy phát điện 3 pha

Nguyên tắc hoạt động dựa trên nguyên lý cảm ứng điện từ.

Cấu tạo cơ bản của Máy phát điện 3 pha Hyundai

MÁY PHÁT ĐIỆN 3 PHA HYUNDAI

ĐỘNG CƠ

Máy phát điện 3 pha Hyundai Sử dụng động cơ Hyundai với mức tiêu hao nhiên liệu thấp, hoạt động ổn định liên tục.

1, Động cơ được sản xuất theo dây chuyền công nghệ hiện đại, tiên tiến với độ chính xác rất cao, đảm bảo tiêu hao nhiên liệu thấp nhất.

2, Động cơ hoạt động mạnh mẽ và ổn định.

3, Khởi động dễ dàng và nhanh chóng, chất lượng hoạt động đáng tin cậy, phụ tùng thay thế được cung cấp giúp cho việc bảo trì, sửa chữa nhanh chóng và dễ dàng.

4, Hệ thống phun, bơm nhiên liệu được kiểm tra và thử nghiệm trong nhiều môi trường hoạt động khác nhau, đảm bảo việc cung cấp nhiên liệu được hoàn thành một cách tốt nhất.

ĐẦU PHÁT

Sử dụng đầu phát Hundai không chổi than với chất lượng và hiệu suất cao, điều chỉnh điện áp với AVR

Kết cấu tốt nhất

Đầu phát điện được thiết kế với cấu trúc nhỏ gọn và được bố trí khoa học, hợp lý.

Hiệu suất cao nhất.

Sử dụng hệ thống kích từ và bảo vệ ngắn mạch nâng cao.

Tính kinh tế.

Phụ tùng thay thế là loại rất phổ biến và dễ dàng được tìm thấy trên thị trường với giá rẻ và chất lượng tốt.

Bảo trì và sửa chữa dễ dàng.

Với thiết kế khoa học và hiện đại giúp cho việc bảo trì và sửa chữa thiết bị khi có sự cố trở nên vô cùng dễ dàng.

BẢNG ĐIỀU KHIỂN

Sử dụng bảng điều khiển Comap II – NT MRS 10 chất lượng cao.

Hệ thống điều khiển được thiết kế khoa học giúp việc vận hành và bảo dưỡng trở nên dễ dàng.

KẾT NỐI ATS

Chức năng kết nối với tử ATS ( Tủ đóng cắt tự động ) theo tiêu chuẩn.

Bình nhiên liệu thiết kế với dung tích lớn.

KHUNG + VỎ MÁY

Hệ thống khung máy phát điện được thiết kế khoa học giúp dễ dàng vận chuyển với hai lỗ phía dưới để dùng xe nâng và hai móc treo phía trên để cẩu móc.

Vỏ bảo vệ được sơn công nghiệp với công nghệ sơn không thấm nước, đảm bảo cho máy phát điện hoạt động liên tục trong mọi thời điểm.

Khả năng cách âm và chống ồn cao

Vận hành dễ dàng, phích cắm và ổ cắm được thiết kế sử dụng an toàn
